EXAMPLE	SIZE	OPEN SIZE`S&N コーナー＆センター	片方開口率（概略）	反対側開口率
1	50口	R15×4----------------φ16×1	45％	100%
2	100口	R25又はφ25×4-------φ30×1	30%
3	125口	R25又はφ25×4-------φ40×1	22%
4	150口	R30又はφ30×4-------φ50×1	25%
5	200口	R36又はφ36×4-------φ70×1	20%
6	250口	R36又はφ36×4------φ100×1	20%
7	300口	R36又はφ36×4------φ130×1	20%

図のように四隅に穴あけが必要です。

❶図のように径が小さいものは四隅のみで問題ありませんが、❷図のように径が大きいものについては中心にも穴あけが必要になります。

ベースに穴をあけれない場合、長手側に穴あけをお願いします。

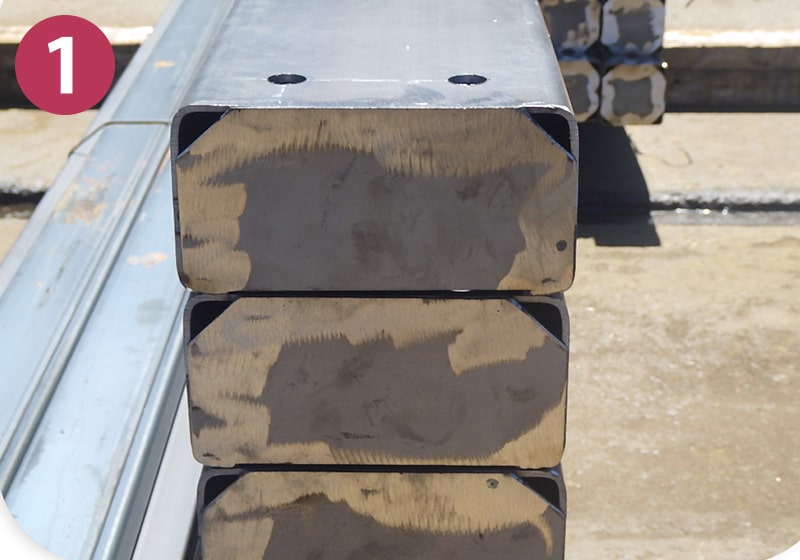

写真は四隅ではなく上辺のみに穴あり。
下辺にも穴が必要です。
亜鉛溜り、不めっきが生じます。

中心のみ穴あり。四隅にも穴が必要です。

四隅2か所のみ穴あり。
必ず四隅全て穴あけをお願いします。
