様々な特長を兼ね備えたFDドレン／特長1

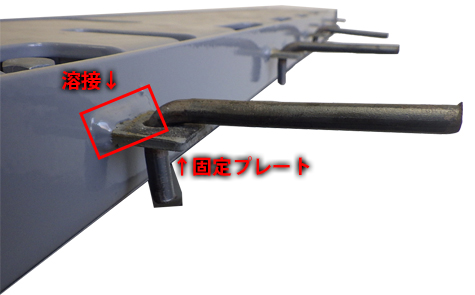

取替え補修が簡単な 新タイプ
（設置方法は以前と変わりません）
改良前
改良後
様々な特長を兼ね備えたFDドレン／特長2
交換作業が容易、工期短縮 コストダウンが可能
交換時の作業工程
| 工程 | 改良前 | 改良後 |
|---|---|---|
| 1.フタの除去 | 〇 | 〇 |
| 2.コンクリートの切断 | 〇 | 不要 |
| 3.コンクリートのはつり | 〇 | 不要 |
| 4.本体の除去 | 〇 | 〇 |
| 5.新しい鋼製排水溝の設置 | 〇 | 〇 |
| 6.鉄筋組立 | 〇 | 不要 |
| 7.型枠組立 | 〇 | 不要 |
| 8.コンクリートの打設 | 〇 | 不要 |
様々な特長を兼ね備えたFDドレン／特長3
作業に伴い発生する 騒音を低減
様々な特長を兼ね備えたFDドレン／特長4
セラミックインサートは 腐食の心配がありません
様々な特長を兼ね備えたFDドレン／特長5
優れた耐食性・耐摩耗性で 抜群の長寿命
排水溝は道路資材の中でもっとも過酷な環境で使用されている製品です。
それに対応すべく抜群の長寿命を可能にする
「SG めっき＋ナイロンコーティング」仕様。
また安価なコストで最低限の防錆力を保持する
「溶融亜鉛めっき」仕様。
当社FDドレンは環境条件に合わせて2種類の表面処理からお選び頂けます。
SG めっき＋ナイロンコーティング
過酷な環境でも耐え得る優れた耐食性と耐摩耗性。
通常の溶融亜鉛めっきの数倍の耐食性をもつSGめっき。防錆効果及び、各種塗装との密着性に優れたSGめっきを下地に、複合腐食に強いナイロンコーティングを施すことで、過酷な環境での長寿命を可能にします。
1.抜群の耐食性をもつSGめっき
下地のSG（溶融亜鉛アルミニウム合金）めっきは、通常の溶融亜鉛めっきの数倍の耐食性を有し、抜群の防錆効果を発揮します。また、ナイロンコートとの密着性に優れているため、剥離の心配がありません。

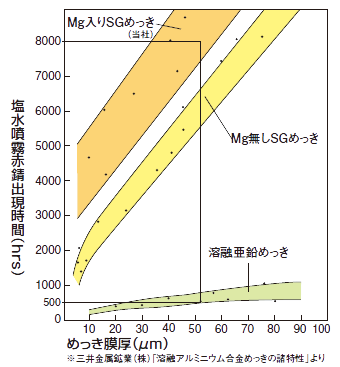

塩水噴霧試験（SGめっき・溶融亜鉛めっき）
溶融亜鉛めっきとSGめっきの赤錆発生までの時間は50μm（350g/㎡）の厚さを例にとると10倍以上の耐食性差が確認されています。 また、当社の試験結果ではSGめっきは10,000時間経過後も赤錆が発生していません。
2.耐食性・耐摩耗性に優れるナイロンコーティング
FDドレンに採用するナイロン12コーティングは平均膜厚300μm以上を確保し、鉄素地や下地めっきを外気水分から遮断することで長寿命を実現します。砂等の耐摩耗性ばかりでなく、耐衝撃性にも優れ、路肩のような過酷な環境で衝撃を受けることが あっても剥がれにくくなっています。
また、塗装が滑らかなため、汚れの付着を防ぎ、流水性を高めます。さらに、塗膜の吸音性に優れ、金属音の減少にも効果があります。
3. SGめっきとナイロンコーティングの密着性
一般に溶融亜鉛めっき上の塗装はその密着性の弱さが指摘されています。
しかしFDドレンに採用する「SGめっき」と「ナイロン12」は以下の特長を持っており、その密着性は強固です。
- SGめっき自体の塗装密着性が溶融亜鉛めっきに比べて良好である。
- SGめっきは塗装の下地として化成処理を行うことで、安定した皮膜が形成されるため、ナイロン塗装との密着性がより強固となる。
- 当社のナイロン塗装は、優れた下地塗装剤（プライマー）を使用するため、長期密着性に優れる。
●耐酸50時間（5％-HCI水溶液に浸漬）※
SGめっき+ナイロンコート
溶融亜鉛めっき+ナイロンコート
●アルカリ50時間（5％-NaOH水溶液に浸漬）※
SGめっき+ナイロンコート
溶融亜鉛めっき+ナイロンコート
耐食性試験・耐アルカリ試験ともにSGめっき上のナイロンコートでは劣化の広がりがほとんどありません。
溶融亜鉛めっき
安価なコストで最低限の防錆力。
溶融亜鉛めっき（JIS H8641 2種）は一般的に知られる防錆処理です。（防護柵のように雨天後に乾燥する場所には適していますが、排水溝のようなジメジメした場所では早期のサビ発生が予測されます。）
溶融亜鉛めっきを手掛けて60年の実績を誇る当社では、確立したノウハウで高品質、低コストの製品を提供します。
様々な特長を兼ね備えたFDドレン／特長6
フタの跳ね上がり、 飛散を防止する安全構造
安全性を追求したKOWAオリジナルの構造。 徹底したテストによる安心の強度。
2重の安全構造
フタの跳ね上がりと飛散を防止する２重の安全構造。
車両が鋼製排水溝に乗り上げた時、 フタが外れ飛散しない構造になっています。

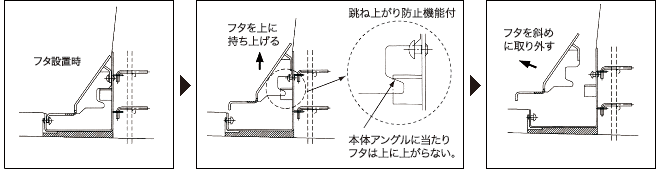

1.フタ部跳ね上がり防止機構
本体と蓋部に凹凸部を設け、衝突時に蓋が跳ね上がろうとする時、ロックがかかる構造です。

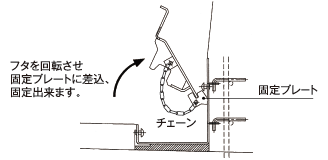

2.チェーンによるフタの飛散防止
車両が乗り上げた時、何らかの理由で上記の機能が働かなくなった場合に備え、チェーン（図）を装着することでフタの飛散を防止します。
確実な強度
さまざまなテストにより、その強度は実証されています。
有限要素法
構造物の応力や変形を数値的にシミュレーションすることで、問題箇所を視覚的に判断し、その強度を確かめます。 自社内でこのテストを行うことで試作や評価試験回数を少なくし、開発期間を短縮しています。
静荷重試験
第三者機関に依頼し、実際の製品に100ｋニュートンの荷重をかけてその構造に問題がないか検証します。
全ての製品において基準値をクリアし、強度や剛性が十分であることが実証されています。
様々な特長を兼ね備えたFDドレン／特長7
一括管理受注による短納期・低コスト
KOWAではFDドレンの製造にあたり、素材を入手した後、一括管理のもとで加工・溶接・めっき・塗装・品質保証までを自社工場で行います。これにより、製品をいち早く、しかも低コストでお客様に提供することができます。
様々な特長を兼ね備えたFDドレン／特長8
全面フタ開口構造によるメンテナンス
KOWAオリジナルの全面フタ開口構造。 土砂・粉塵等の蓄積が起こっても調査や清掃が容易に行えます。
全面フタ開口によりメンテナンスコスト、メンテナンス時間の大幅な削減が可能です。
さらに、清掃が容易になったことで排水溝の機能を維持できるだけでなく、排水溝自体の耐久性を高めることができます。
様々な特長を兼ね備えたFDドレン／特長9
RoHS指令・グリーン調達に適合
RoHS指令（EU地域での特定有害物質の使用禁止）、グリーン調達に適合。鉛（Pb）カドミウム（Cd）レスで環境に優しい表面処理です。
2006年７月１日からEUに納入される製品に対し、環境負荷物質（水銀・鉛・カドミウム・六価クロム等）の使用制限が実施されました。
従来の溶融亜鉛めっきには上記６物質のうち、鉛・カドミウムが基準値以上含まれています。
SGめっきはRoHS指令（EU）・グリーン調達基準（グリーン調達共通化協議会）に適合した環境に優しい表面処理です。
| Fe (鉄) | Pb (鉛) | Cd (カドミウム) | Zn (亜鉛) | Al (アルミニウム) | Mg (マグネシウム) | Cr (6価・6価クロム) | |
|---|---|---|---|---|---|---|---|
| RoHS指令基準 | ─ | 1000ppm 未満 |
100ppm 未満 |
─ | ─ | ─ | 1000ppm 未満 |
| グリーン調達基準 | ─ | 1000ppm 又は意図的添加 |
75ppm 又は意図的添加 |
─ | ─ | ─ | 1000ppm 又は 意図的添加 |
| 通常の溶融亜鉛めっき | 3.8－4.6% | 0.3－0.7% （3000－7000ppm） |
0.04－0.09% （400－900ppm） |
94－96% | ─ | ─ | 白錆防止の為 使用する場合あり |
| SGめっき （溶融亜鉛アルミニウム合金めっき） |
5.7% | 0.005%以下 (50ppm以下) |
0.001%以下 (10ppm以下) |
81.4% | 12% | 0.8% | ─ |
