特許第4389003号

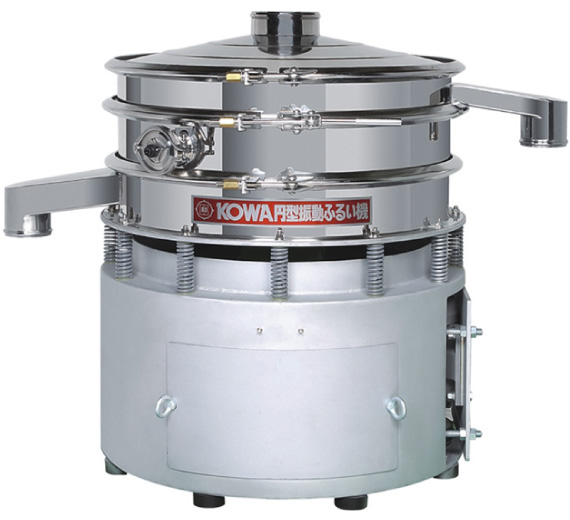

超音波ユニットJ型
国内業界初!!
KF（標準型）・KG（強力型）に搭載可能！
KG（強力型）においては、能力1.5～2倍!!
特 長
- KOWA独自の強力タイプに組み込み可能！ 処理能力が約2倍に!!
- J型はカセットアングル部より、超音波を網に伝えるため、機械振動に強固な構造ができ、MAX10Gに対応します。
- J型カセットリング外周部により網全体に均一な発振が可能!!
- 網は接着方式で、従来品よりスピーディーに張替えることができます。（別売り網張りキットにて）作業が更に簡単になりました。
- 業界初の国産超音波ユニットであり、コスト面を抑え、更にアフターなどの対応が迅速かつ明確になりました。
- 超音波の効果により、網を振動させ付着・目詰まり防止に効果絶大!!
- 目詰まり防止に使用していたタッピングボールが不要になり、タッピングボールの磨耗による異物混入の危険性がなくなります。
- カートリッジ網・変換機それぞれが分解可能であり、清掃などが容易にでき、管理・取扱いが簡単に行えます。
超音波ユニット

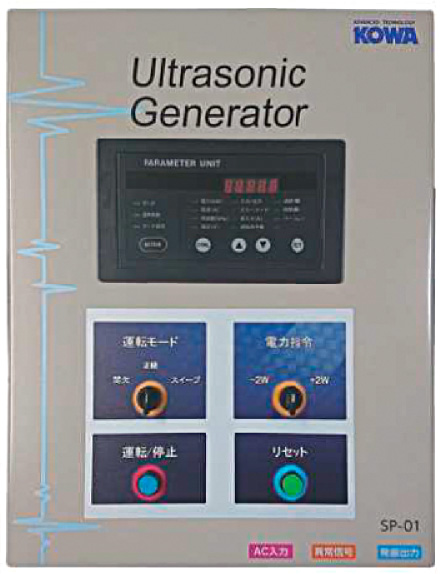

発振器（SP-01型）
- 電源180～242V（50/60Hz）単相
- 環境0～45℃
- 温度30～85% RH
- 設置屋内
- 寸法400×300×200（mm）
-
周波数35kHz±1kHz
（スイープ時34～38kHz） - 重量約12kg
- 定格出力50W以下
- 運転方法連続・間欠・スイープ運転
- 電流1A

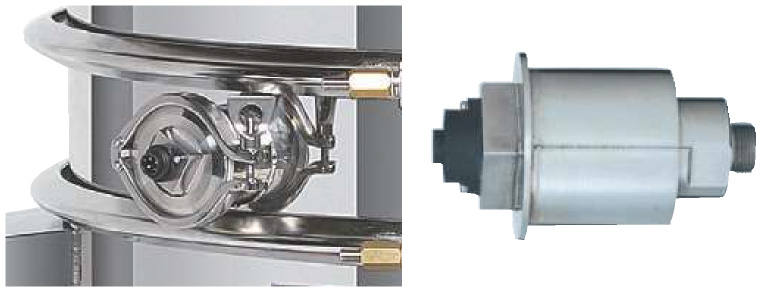

振動子
ネジ式脱着タイプ：外部でセッティングできます。
（外部枠にフェルール止め）

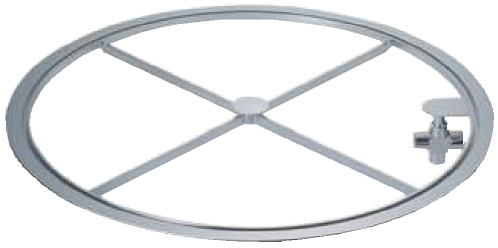

超音波カートリッジ網
（J型専用）
LL変換体付き：
カートリッジ網外周より超音波発振

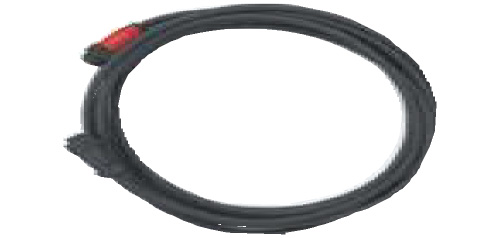

出カケーブル
標準仕様
KFJ型（KGJ型）
| 形 式 | 800 | 1000 |
|---|---|---|
| 電動機 （kW） |
1.5（2.2） | 1.5（2.2） |
| 振動数 |
|
|
| 材 質 |
|
|
主な用途
- 窯業関係シリカ、石灰、ガラス、セラミックス
- 化学関係トナー、カーボン、粉体塗料、エポキシ樹脂、セルロース、アクリル樹脂
- 食品関係大麦若葉、お茶、澱粉
- 金属関係鉄粉、銀粉、銅粉、ショット玉、半田粉、研磨材
- 医療関係医療品粉末、アミノ酸、クエン酸、コーンスターチ

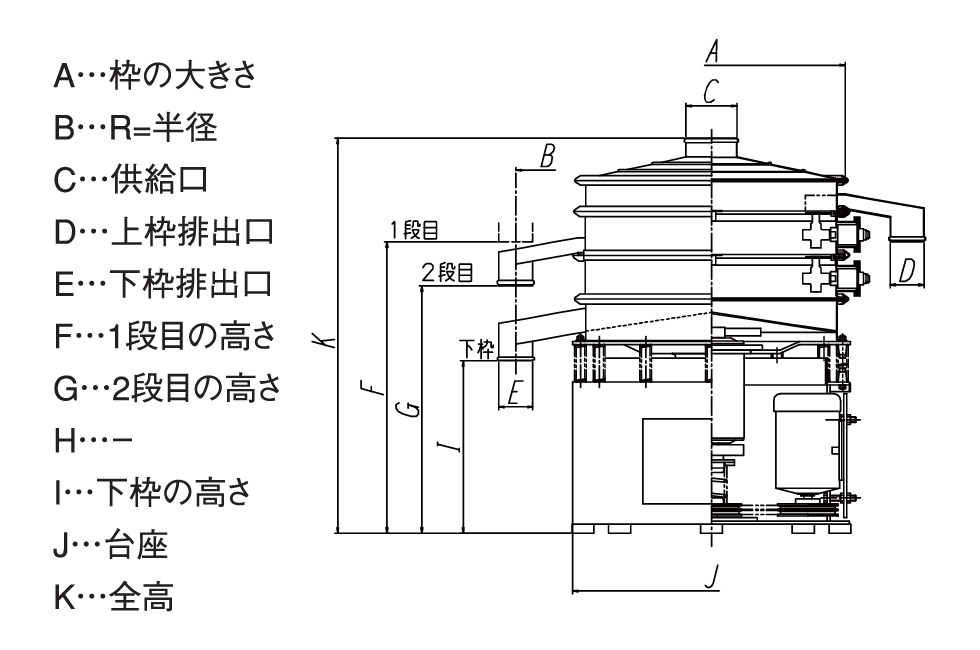

寸法図&寸法表
KFJ型
| 型 式 | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KFJ-800 | 785 | 575 | 160 | 100 | 100 | 856 | 727 | ― | 507 | 815 | 1161 |
| KFJ-1000 | 918 | 675 | 200 | 100 | 160 | 880 | 741 | ― | 516 | 815 | 1206 |
KGJ型
| 型 式 | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KGJ-800 | 785 | 575 | 160 | 100 | 100 | 856 | 727 | ― | 507 | 815 | 1161 |
| KGJ-1000 | 918 | 675 | 200 | 100 | 160 | 883 | 744 | ― | 519 | 815 | 1209 |
