超音波ユニットS型 （KNS・KGS用）
ふるい網にテルソニック社製の超音波装置を組み込み、その超音波振動により超微粉化する粉体のふるい分けや目詰まり防止に威力を発揮します。
カートリッジタイプの振動ふるい機に超音波装置を組み込むことで、さまざまな条件対応が可能です。
※写真は下抜きタイプです。（オプション）
特 長
-
目詰り防止に効果発揮
100µm以下の網で付着目詰まりが発生しなくなり、安定した運転が可能になります。
-
タッピングゴムが不要
従来、目詰まり防止用として採用していたタッピングゴムが不要となり、タッピングゴムの磨耗による異物混入の危険性がなくなりました。
-
分解清掃管理が簡単
超音波カートリッジ網と変換機が分離、ネジ込み式のため分解が簡単で清掃管理が容易なことからサニタリー性に優れています。
-
網の張替えが簡単な構造
網は接着方式であり、網張り専用キット（別売り）を使用すれば、誰でも簡単にスピーディーな網の張替えが可能です。
共振リングに新たなラインナップ追加‼

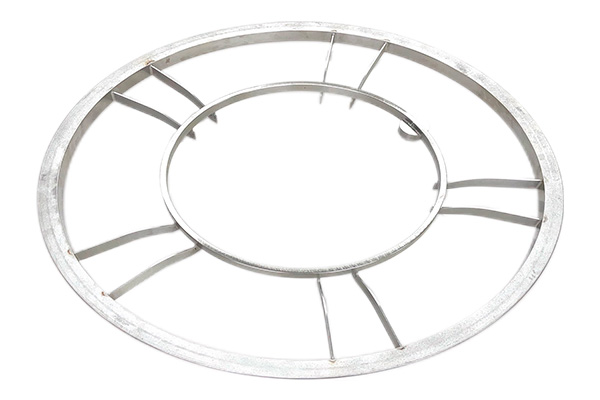

共振リング（KNS・KGS用）

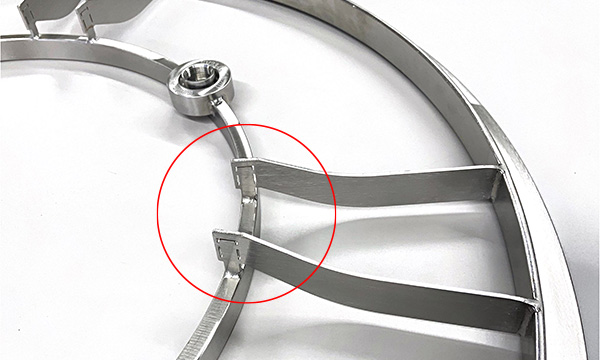

ダブルリブ構造
新型共振リングは、ダブルリブ構造でリングを下から支え、高振動にも耐える構造となっております。

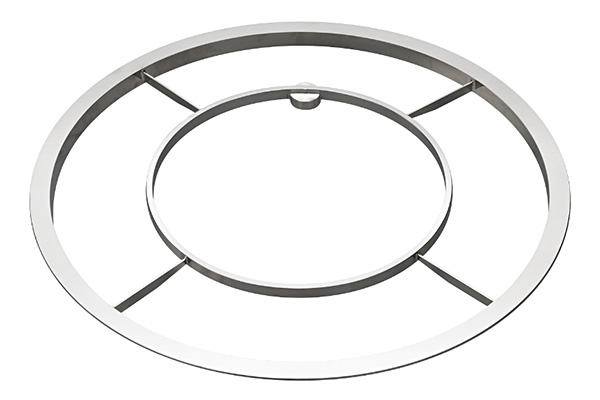

共振リング（KFS用）

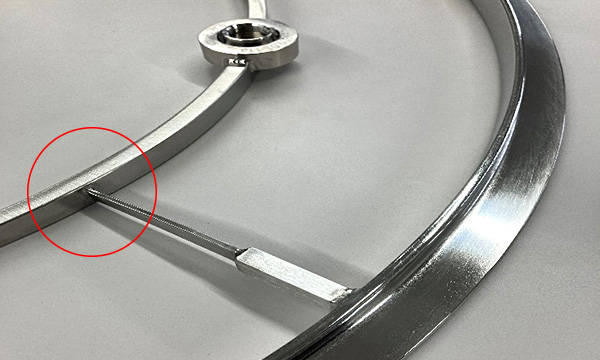

シングルリブ構造
従来の共振リングは、リングの側面に直接溶接するタイプでした。このタイプは、機械振動が大きくなると溶接部よりクラックが発生するリスクがありました。
- 縦の振幅がKFSシリーズ（標準型）の2倍
- KG・KFSシリーズと比べて1.2～2.3倍の能力
- 新構造の新型共振リング搭載による高耐久構造
テスト事例
-
1
原料：セラミックビーズ（見掛比重 1.52g/cc）網目：325Mesh 50µm
型式： KFSR-800-1D KGSR-800-1D 処理能力： 13.6kg/Hr 31.3kg/Hr 従来機器の約2.3倍処理能力UP
-
2
原料：電池材料（見掛比重 1.2g/cc）網目：374Mesh 38µm
型式： KFS-1000-1D KGS-1000-1D 処理能力： 540kg/Hr 692kg/Hr 従来機器の約1.28倍処理能力UP
-
3
原料：粉体塗料（見掛比重 0.6g/cc）網目：120Mesh 124µµm
型式： KNCR-500-1D KNSR-500-1D 処理能力： 102kg/Hr 200kg/Hr 従来機器の約1.96倍処理能力UP
超音波ユニット（SG-47）
発振器（テルソニック社製）
-
電源電圧180V～265V（50/60Hz）単相
※オプション：90～132V（50/60Hz）単相
- 消費電流2A MAX
- 発振周波数34～38kHz
- 発振モード連続／パルス／ホッピング
- 使用環境5～40℃
- 保護形式IP65相当
- 外径寸法280×230×120（mm）
- 重量4.7kg
超音波カートリッジ網
（共振リングタイプ）
金網は20～250µmまで適用でき、分離型で軽呈です。
変換器
取替えが箇単な羞脱タイプ
ケーブル
標準仕様
| 形 式 | 500 | 800 | 1000 |
|---|---|---|---|
| 電動機 （kW） |
0.75 | 2.2 | 2.2 |
| 振動数 |
|
||
| 材 質 |
|
||
主な用途
- 窯業関係シリカ、石灰、ガラス、セラミックス
- 化学関係トナー、カーボン、粉体塗料、エポキシ樹脂、セルロース、アクリル樹脂
- 食品関係大麦若葉、お茶、澱粉
- 金属関係鉄粉、銀粉、銅粉、ショット玉、半田粉、研磨材
- 医療関係医療品粉末、アミノ酸、クエン酸、コーンスターチ
寸法図&寸法表
| 型 式 | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KNS-500 | 490 | 375 | 100 | 100 | 100 | 762 | 652 | ― | 456 | 550 | 984 |
| KGS-800 | 785 | 575 | 150 | 100 | 100 | 861 | 730 | ― | 509 | 815 | 1163 |
| KGS-1000 | 918 | 675 | 200 | 100 | 160 | 887 | 747 | ― | 519 | 815 | 1211 |
